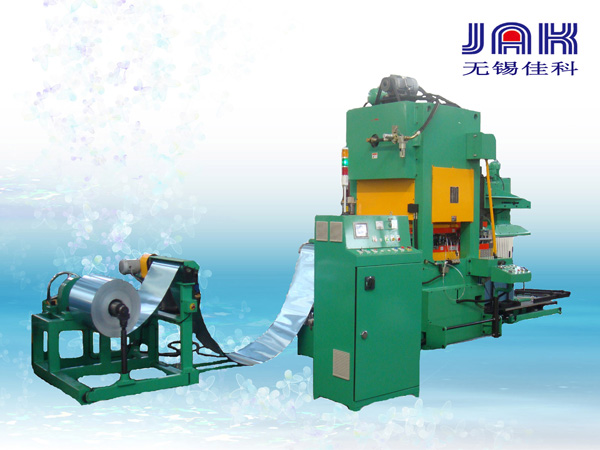

YKC系列空调翅片高速冲压自动生产线空调翅片生产线组成:
1)主要由展料架、过油装置(附初始送料,根据用户要求配置)、高速精吸料、集料装置、电气控制系统、气动系统、液压系统等组成。
2)主机为YKC系列高速精密压力机,具有滑块液压提升功能,方便模具调试。
3)主机调速及真空吸盘采用变频控制。
4)主机具有液压过载保护功能。
5)具有集料错误、无油报警、无料检测等保护功能。
6)可选配机械式快速换模装置,使换模更方便快捷。(根据用户要求配制)
7)采用人机界面及PLC的电气控制系统,能确保自动冲压线各种功能的可靠执行。
8)主机有多种型号压力机可供选择: YKC-18-45 YKC-24-63 YKC-24A-63 YKC-36A-100 YKC-36B-100 YKC-48A-125
YKC系列空调翅片高速冲压自动生产线技术参数
技术参数
|
型号
|
四柱式双点高速精密压力机
|
四柱式单点高速精密压力机 | ||||
名称
|
YKC-48A-125
|
YKC-36B-100
|
YKC-36A-100
|
YKC-24A-63
|
YKC-24-63
|
YKC-18-45
|
|
公称力
|
kN
|
1250 | 1000 | 1000 | 630 | 630 | 450 |
滑块行程
|
mm
|
40 | 40 | 40 | 40 | 40 | 40 |
行程次数
|
S.P.M
|
150-250 | 150-250 | 150-250 | 150-250 | 150-250 | 150-250 |
装模高度
|
mm
|
280-330 | 280-330 | 280-330 | 280-330 | 280-330 | 280-330 |
滑块提升量
(最小装模高度) |
mm
|
100 | 100 | 100 | 80 | 80 | 80 |
工作台尺寸
|
mm
|
2000×1400×130 | 2000×1200×130 | 1800×1200×140 | 1600×900×100 | 1400×900×100 | 1300×770×100 |
滑块底面
尺 寸 |
mm
|
1300×1350 | 1300×1150 | 1300×1170 | 1100×800 | 800×800 | 720×670 |
材料宽度
|
mm
|
1080 | 820 | 820 | 550 | 550 | 400 |
吸料长度
|
mm
|
900 | 900 | 900 |
1000
|
1000 | 1000 |
集料高度
|
mm
|
720 | 720 | 720 | 720 | 720 | 720 |
卷料内径
|
mm
|
φ150 | φ150 | φ150 | φ150 | φ150 | φ150 |
卷料外径
|
mm
|
φ1200 | φ1200 | φ1200 | φ1000 | φ1000 | φ1000 |
主电机功率
|
kW
|
22 | 18.5 | 18.5 | 7.5 | 7.5 | 7.5 |
外型尺寸
(长×宽×高) |
mm
|
10000×4500×3800
|
10000×4500×3800
|
10000×4000×3500
|
7500×3500×3500
|
7500×3500×3500
|
7500×3000×3200
|
重量
|
kg
|
26000
|
22000
|
20000
|
12000
|
12000
|
9000
|
备注
|
|
曲轴纵放,两连杆前后布置,适合与三,四步进长模具生产
|
曲轴纵放,两连杆前后布置,适合与三,四步进长模具生产 | 曲轴纵放,两连杆前后布置,适合与双步进及较短的三,四步进长模具生产 | 曲轴纵放,两连杆前后布置,适合与三,四步进翅片生产 | 曲轴纵放,采用单连杆结构,适于两步进翅片生产 | 曲轴纵放,采用单连杆结构,适于两步进翅片生产 |
换模装置/初始送料装置
|
|
配备
|
配备
|
配备
|
根据用户
要求配备 |
根据用户
要求配备 |
根据用户
要求配备 |
闭式翅片生产线(适用于大中型模具)
